交换机常用光模块的分类

各品牌以太网交换机常用的交换机光模块有SFP，GBIC，XFP，XENPAK。
它们的英文全称:
SFP:Small Form-factor Pluggabletransceiver ，小封装可插拔收发器
GBIC：GigaBit Interface Converter，千兆以太网接口转换器
XFP: 10-Gigabit small Form-factorPluggable transceiver 万兆以太网接口
小封装可插拔收发器
XENPAK: 10 Gigabit EtherNet TransceiverPAcKage万兆以太网接口收发器集合封装

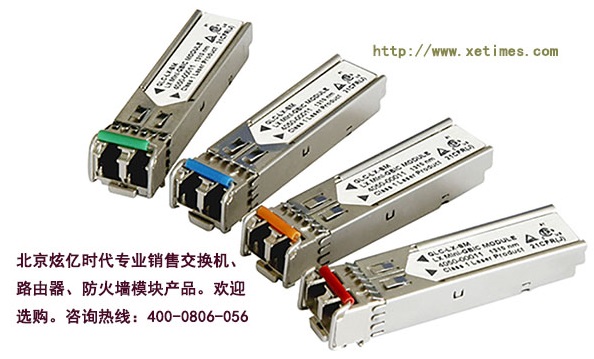

交换机常用光模块的分类

多模和单模光纤的区别？
多模：
    可以传播数百到上千个模式的光纤，称为多模（MM）光纤。根据折射率在纤芯和包层的径向分布情况，又可分为阶跃多模光纤和渐变多模光纤。几乎所有的多模光纤尺寸均为50/125μm或62.5/125μm，并且带宽（光纤的信息传输量）通常为200MHz到2GHz。多模光端机通过多模光纤可进行长达5公里的传输。以发光二极管或激光器为光源。
单模：
     只能传播一个模式的光纤称为单模光纤。标准单模（SM）光纤折射率分布和阶跃型光纤相似，只是纤芯直径比多模光纤小得多。
    单模光纤的尺寸为9-10/125μm，并且较之多模光纤具有无限量带宽和更低损耗的特性。而单模光端机多用于长距离传输，有时可达到150至200公里。采用LD或光谱线较窄的LED作为光源。
区别与联系：
    单模设备通常既可在单模光纤上运行，亦可在多模光纤上运行，而多模设备只限于在多模光纤上运行。
使用光缆时传输损耗如何？
这取决于传输光的波长以及所使用光纤的种类。
850nm波长用于多模光纤时: 3.0分贝/公里
1310nm波长用于多模光纤时: 1.0分贝/公里
1310nm波长用于单模光纤时: 0.4分贝/公里
1550nm波长用于单模光纤时: 0.2分贝/公里
何为GBIC？
    GBIC是Giga Bitrate Interface Converter的缩写，是将千兆位电信号转换为光信号的接口器件。GBIC设计上可以为热插拔使用。GBIC是一种符合国际标准的可互换产品。采用 GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场分额。
何为SFP？
     SFP是SMALL FORM PLUGGABLE的缩写，可以简单的理解为GBIC的升级版本。SFP模块体积比GBIC模块减少一半，可以在相同的面板上配置多出一倍以上的端口数量。SFP模块的其他功能基本和GBIC一致。有些交换机厂商称SFP模块为小型化GBIC（MINI-GBIC）。
    未来的光模块必须支持热插拔，即无需切断电源，模块即可以与设备连接或断开，由于光模块是热插拔式的，网络管理人员无需关闭网络就可升级和扩展系统，对在线用户不会造成什么影响。热插拔性也简化了总的维护工作，并使得最终用户能够更好地管理他们的收发模块。同时，由于这种热交换性能，该模块可使网络管理人员能够根据网络升级要求，对收发成本、链路距离以及所有的网络拓扑进行总体规划，而无需对系统板进行全部替换。支持这热插拔的光模块目前有GBIC和SFP，由于SFP与SFF的外型大小差不多，它可以直接插在电路板上，在封装上较省空间与时间，且应用面相当广，因此，其未来发展很值得期待，甚至有可能威胁到SFF的市场。
何为SFF？
     SFF（Small Form Factor）小封装光模块采用了先进的精密光学及电路集成工艺，尺寸只有普通双工SC（1X9）型光纤收发模块的一半，在同样空间可以增加一倍的光端口数，可以增加线路端口密度，降低每端口的系统成本。又由于SFF小封装模块采用了与铜线网络类似的KT-RJ接口，大小与常见的电脑网络铜线接口相同，有利于现有以铜缆为主的网络设备过渡到更高速率的光纤网络以满足网络带宽需求的急剧增长。
网络连接设备接口类型
BNC接口
    BNC接口是指同轴电缆接口，BNC接口用于75欧同轴电缆连接用，提供收（RX）、发（TX）两个通道，它用于非平衡信号的连接。
光纤接口
     光纤接口是用来连接光纤线缆的物理接口。通常有SC、ST、LC、FC等几种类型。对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。FC是FerruleConnector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX和GBIC，LC通常用于SFP 。
RJ-45接口
     RJ-45接口是以太网最为常用的接口，RJ-45是一个常用名称，指的是由IEC（60）603-7标准化，使用由国际性的接插件标准定义的8个位置（8针）的模块化插孔或者插头。
RS-232接口
     RS-232-C接口（又称 EIA RS-232-C）是目前最常用的一种串行通讯接口。它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
RJ-11接口
    RJ-11接口就是我们平时所说的电话线接口。RJ-11是用于西部电子公司（Western Electric）开发的接插件的通用名称。其外形定义为6针的连接器件。原名为WExW，这里的x表示“活性”，触点或者打线针。例如， WE6W 有全部6个触点，编号1到6, WE4W 界面只使用4针，最外面的两个触点(1和6) 不用，WE2W 只使用中间两针（即电话线接口用）。
