北京弱电工程通信传输的各种接口分析

日期:2019-07-19 点击:     关键词:北京弱电工程通信传输的各种接口分析

2019-07-19

在弱电工程中,为了防止混淆,在各种功能不同的设备上,使用着不同的接口标准。这些接口类型多种多样,使用不一样的标准,今天就带大家一起来认识一下这些接口。



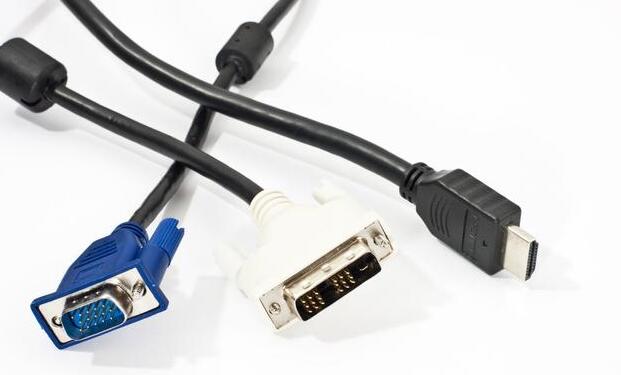

BNC接口

BNC接口是指同轴电缆接口,BNC接口用于75欧同轴电缆连接用,提供收(RX)、发(TX)两个通道,它用于非平衡信号的连接。

光纤接口

光纤接口是用来连接光纤线缆的物理接口。通常有SC、ST、FC等几种类型,它们由日本NTT公司开发。FC是Ferrule Connector的缩写,其外部加强方式是采用金属套,紧固方式为螺丝扣。ST接口通常用于10Base-F,SC接口通常用于100Base-FX。

RJ-45接口

RJ-45接口是以太网最为常用的接口,RJ-45是一个常用名称,指的是由IEC(60)603-7标准化,使用由国际性的接插件标准定义的8个位置(8针)的模块化插孔或者插头。

RS-232接口

RS-232-C接口(又称 EIA RS-232-C)是一种串行通讯接口,它是在1970年由美国电子工业协会(EIA)联合贝尔系统、 调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准”。该标准规定采用一个25个脚的DB25连接器,对连接器的每个引脚的信号内容加以规定,还对各种信号的电平加以规定。

RJ-11接口

RJ-11接口就是我们平时所说的电话线接口。RJ-11是用于西部电子公司(Western Electric)开发的接插件的通用名称。其外形定义为6针的连接器件。原名为WExW,这里的x表示“活性”,触点或者打线针。例如, WE6W 有全部6个触点,编号1到6, WE4W 界面只使用4针,最外面的两个触点(1和6) 不用,WE2W 只使用中间两针(即电话线接口用)。

全面认识路由器基本硬件接口

路由器具有非常强大的网络连接和路由功能,它可以与各种各样的不同网络进行物理连接,这就决定了路由器的接口技术非常复杂,越是高档的路由器其接口种类也就越多。路由器既可以对不同局域网段进行连接,也要以对不同类型的广域网络进行连接,所以路由器的接口类型也就一般可以分为局域网接口和广域网接口两种。另外,因为路由器本身不带有输入和终端显示设备,但它需要进行必要的配置后才能正常使用,所以一般的路由器都带有一个控制端口"Console",用来与计算机或终端设备进行连接,通过特定的软件来进行旅游区的配置。下面我们先就来看看路由器的局域网和广域网连接端口。



1. 局域网接口

根据其接口的名字我们可看出这些接口主要是用于路由器与局域网进行连接,因局域网类型也是多种多样的,所以这也就决定了路由器的局域网接口类型也可能是多样的。不同的网络有不同的接口类型,常见的以太网接口主要有AUI、BNC和RJ-45接口,还有FDDI、ATM、光纤接口,这些网络都有相应的网络接口,下面分别介绍主要的几种局域网接口。

(1) AUI端口

AUI端口是用来与粗同轴电缆连接的接口,它是一种"D"型15针接口,这在令牌环网或总线型网络中是一种比较常见的端口之一。路由器可通过粗同轴电缆收发器实现与10Base-5网络的连接,但更多的是借助于外接的收发转发器(AUI-to-RJ-45),实现与10Base-T以太网络的连接。当然也可借助于其他类型的收发转发器实现与细同轴电缆(10Base-2)或光缆(10Base-F)的连接。这里所讲的路由器AUI接口主要是用粗同轴电缆作为传输介质的网络进行连接用的。

(2)RJ-45端口

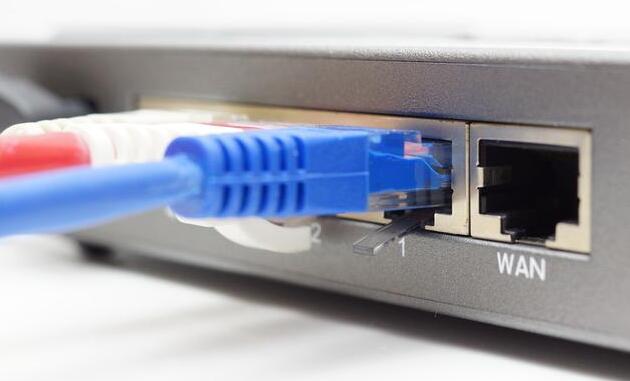

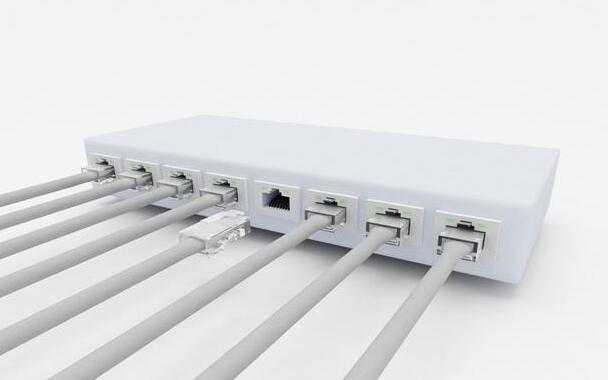

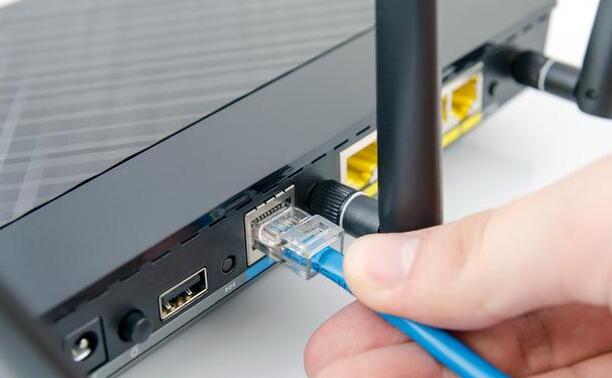

RJ-45端口是我们最常见的端口了,它是我们常见的双绞线以太网端口,因为在快速以太网中也主要采用双绞线作为传输介质,所以根据端口的通讯速率不同 RJ-45端口又可分为10Base-T网RJ-45端口和100Base-TX网RJ-45端口两类。其中,10Base-T网的RJ-45 端口在路由器中通常是标识为"ETH",而100Base-TX 网的RJ-45端口则通常标识为"10/100bTX",这主要是现在快速成以太网路由器产品多数还是采用10Mbps/100Mbps带宽自适应的。如图2左图所示为10Base-T 网RJ-45端口,而右图所示的为10/100Base-TX网RJ-45端口。其实这两种RJ-45端口仅就端口本身而言是完全一样的,但端口中对应的网络电路结构是不同的,所以也不能随便接。

(3)SC端口

SC端口也就是我们常说的光纤端口,它是用于与光纤的连接,一般来说这种光纤端口是不太可能直接用光纤连接至工作站,一般是通过光纤连接到快速以太网或千兆以太网等具有光纤端口的交换机。这种端口一般在高档路由器才具有,都以"100b FX"标注。

2. 广域网接口

在上面就讲过,路由器不仅能实现局域网之间连接,更重要的应用还是在于局域网与广域网、广域网与广域网之间的互连。但因为广域网规模大,网络环境复杂,所以也就决定了路由器用于连接广域网的端口的速率要求非常高,在以太网中一般都要求在100Mbps快速以太网以上。



下面介绍几种常见的广域网接口。

(1)RJ-45端口

利用RJ-45端口也可以建立广域网与局域网之间的VLAN之间,以及与远程网络或Internet的连接。如果使用路由器为不同VLAN提供路由时,可以直接利用双绞线连接至不同的VLAN端口。但要注意这里的RJ-45端口所连接的网络一般不太可是10Base-T,而是100Mbps快速以太网以上。如果必须通过光纤连接至远程网络,或连接的是其他类型的端口时,则需要借助于收发转发器才能实现彼此之间的连接。如图4所示为快速以太网(Fast Ethernet)端口。

(2)AUI端口

AUI端口我们在局域网中也讲过,它是用于与粗同轴电缆连接的网络接口,其实AUI端口也被常用于与广域网的连接,但是这种接口类型在广域网应用得比较少。在Cisco 2600系列路由器上,提供了AUI与RJ-45两个广域网连接端口,用户可以根据自己的需要选择适当的类型。

(3)高速同步串口

在路由器的广域网连接中,应用最多的端口还要算"高速同步串口"(SERIAL)了,这种端口主要是用于连接目前应用非常广泛的DDN、帧中继(Frame Relay)、X.25、PSTN(模拟电话线路)等网络连接模式。在企业网之间有时也通过DDN或X.25等广域网连接技术进行专线连接。这种同步端口一般要求速率非常高,因为一般来说通过这种端口所连接的网络的两端都要求实时同步。

(4)异步串口

异步串口(ASYNC)主要是应用于Modem或Modem池的连接,用于实现远程计算机通过公用电话网拨入网络。这种异步端口相对于上面介绍的同步端口来说在速率上要求宽松许多,因为它并不要求网络的两端保持实时同步,只要求能连续即可。所以我们在上网时所看到的并不一定就是网站上实时的内容,但这并不重要,因为毕竟这种延时是非常小的,重要的是在浏览网页时能够保持网页正常的下载。

(5)ISDN BRI端口

因ISDN这种互联网接入方式连接速度上有它独特的一面,所以在当时ISDN刚兴起时在互联网的连接方式上还得到了充分的应用。ISDN BRI端口用于ISDN线路通过路由器实现与Internet或其他远程网络的连接,可实现128Kbps的通信速率。ISDN有两种速率连接端口,一种是ISDN BRI(基本速率接口),另一种是ISDN PRI(基群速率接口),ISDN BRI端口是采用RJ-45标准,与ISDN NT1的连接使用RJ-45-to-RJ-45直通线。

3. 路由器配置接口

路由器的配置端口其实有两个,分别是"Console"和"AUX","Console"通常是用来进行路由器的基本配置时通过专用连线与计算机连用的,而"AUX"是用于路由器的远程配置连接用的。

(1)Console端口

Console端口使用配置专用连线直接连接至计算机的串口,利用终端仿真程序(如Windows下的"超级终端")进行路由器本地配置。路由器的Console端口多为RJ-45端口。如图9就包含了一个Console配置端口。

(2)AUX端口

AUX端口为异步端口,主要用于远程配置,也可用于拔号连接,还可通过收发器与MODEM进行连接。支持硬件流控制(Hardware Flow Control)。AUX端口与Console端口通常被放置在一起,因为它们各自所适用的配置环境不一样。

二、路由器的硬件连接

路由器的应用非常广泛,它所具有的端口类型一般也是比较多的,它们用于各自不同的网络连接,如果不能明白各自端口的作用的话就很可能进行错误的连接,导致网络连接不正确,网络不通。下面我们通过对路由器的几种网络连接形式来进一步理解各端口的连接应用环境。路由器的硬件连接主要包括与局域网设备之间的连接、与广域网设备之间的连接以及与配置设备之间的连接。



1. 路由器与局域网接入设备之间的连接

局域网设备主要是指集线器与交换机,交换机通常使用的端口只有RJ-45和SC,而集线器使用的端口则通常为AUI、BNC和RJ-45.下面,我们简单介绍一下路由器和集线设备各种端口之间是如何进行连接。

(1)RJ-45-to-RJ-45

这种连接方式就是路由器所连接的两端都是RJ-45接口的,如果路由器和集线设备均提供RJ-45端口,那么,可以使用双绞线将集线设备和路由器的两个端口连接在一起。需要注意的是,与集线设备之间的连接不同,路由器和集线设备之间的连接不使用交叉线,而是使用直通线,也就是说,跳线两端的线序完全相同,但也不是说只要线序相同就行,对于100Mbps的网络来说就采用100Mbps交换法,具体参照本教程前面篇章介绍。再一个要注意的是集线器设备之间的级联通常是通过级联端口进行的,而路由器与集线器或交换机之间的互联是通过普通端口进行的。另外,路由器和集线设备端口通信速率应当尽量匹配,否则,宁可使集线设备的端口速率高于路由器的速率,并且最好将路由器直接连接至交换机。

(2)AUI-to-RJ-45

这种情况主要出现在路由器与集线器相连,如果路由器仅拥有AUI端口,而集线设备提供的是RJ-45端口,那么,必须借助于AUI-to-RJ-45收发器才可实现两者之间的连接。当然,收发器与集线设备之间的双绞线跳线也必须使用直通线。

(3)SC-to-RJ-45或SC-to-AUI

这种情况一般是路由器与交换机之间的连接,如交换机只拥有光纤端口,而路由设备提供的是RJ-45端口或AUI端口,那么必须借助于SC-to-RJ- 45或SC-to-AUI收发器才可实现两者之间的连接。收发器与交换机设备之间的双绞线跳线同样必须使用直通线。但是实际上出现交换机为纯光纤接口的情况非常少见。

2. 路由器与Internet接入设备的连接

我们在上面就已经知道,路由器的更主要应用是与互联网的连接,这种情况在个、事业单位局域网互联网接入的情况下用得最多,而且是必不可少的一种设备。路由器与互联网接入设备的连接情况主要有以下几种:



(1)通过异步串行口连接

这种异步串口我们在前面已有介绍,它主要是用来与Modem设连接,用于实现远程计算机通过公用电话网拨入局域网络。除此之外,也可用于连接其他终端。当路由器通过电缆与Modem连接时,必须使用AYSNC-to-DB25或AYSNC-to-DB9适配器来连接。路由器与Modem或终端的连接。

(2)同步串行口

在路由器中所能支持的同步串行端口类型比较多,如Cisco系统就可以支持5种不同类型的接口,分别是:EIA/TIA-232接口、EIA/TIA- 449接口、V.35接口、X.21串行电缆总成和EIA-530接口,所对应的适配器图示分别如图12、图13、图14、图15、图16所示。要注意的一点就是,一般来说适配器连线的两端是采用不同的外形(一般称带插针的一端称之为"公头",而带有孔的一端通常称之为"母头"),但也有例外,"EIA- 530"接口两端都是一样的接口类型,这主要是考虑到连接的紧密性,参见图16.其余各类接口的"公头"为DTE(数据终端设备,Data Terminal Equipment)连接适配器,"母头"为DCE(数据通信设备,Data Communications Equipment)连接适配器。

(3)ISDN BRI端口

我们在前面已经介绍ISDN在互联网接入方面在也确实带来了一些可行的解决方案,所在路由器的开发设计中也特定为了与ISDN设备之间的连接准备了相应的模块,并预留了特殊的端口。Cisco路由器的ISDN BRI模块一般可分为两类,一是ISDN BRI S/T模块,二是ISDN BRI U模块,前者必须与ISDN 的NT1终端设备一起才能实现与Internet的连接,因为S/T端口只能接数字电话设备,不适用通过NT1连接现有的模拟电话设备了,连接图如图18 所示。而后者由于内置有NT1模块,我们称之为"NT1+"终端设备,它的"U"端口可以直接连接模拟电话外线,因此,无需再外接ISDN NT1,可以直接连接至电话线墙板插座。

3. 配置端口

与前面讲的一样,路由器的配置端口依据配置的方式的不同,所采用的端口也不一样,主要仍有两种:一种是本地配置所采用的"Console"端口;另一种是远程配置时采用的"AUX"端口,下面分别讲一下各自的连接方式。

(1)Console端口的连接方式

当使用计算机配置路由器时,必须使用翻转线将路由器的Console口与计算机的串口/并口连接在一起,这种连接线一般来说需要特制,根据计算机端所使用的是串口还是并口,选择制作RJ-45-to-DB-9或RJ-45-to-DB-25转换用适配器。

(2)AUX端口的连接方式

当需要通过远程访问的方式实现对路由器的配置时,就需要采用AUX端口进行了。AUX接口在外观上其实与上面所介绍的RJ-45结构一样,只是里面所对应的电路不同,实现的功能也不同而已。根据Modem所使用的端口情况不同,来确定通过AUX端口与Modem进行连接所也必须借助于RJ-45 to DB9或RJ-45 to DB25的收发器的选择。路由器的AUX端口与Modem的连接方式。
