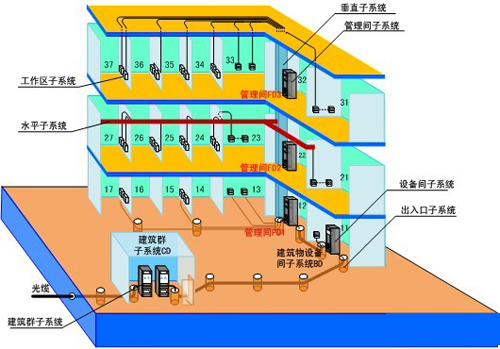

校园网综合布线总体系统解决方案设计：整个综合布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统构成。

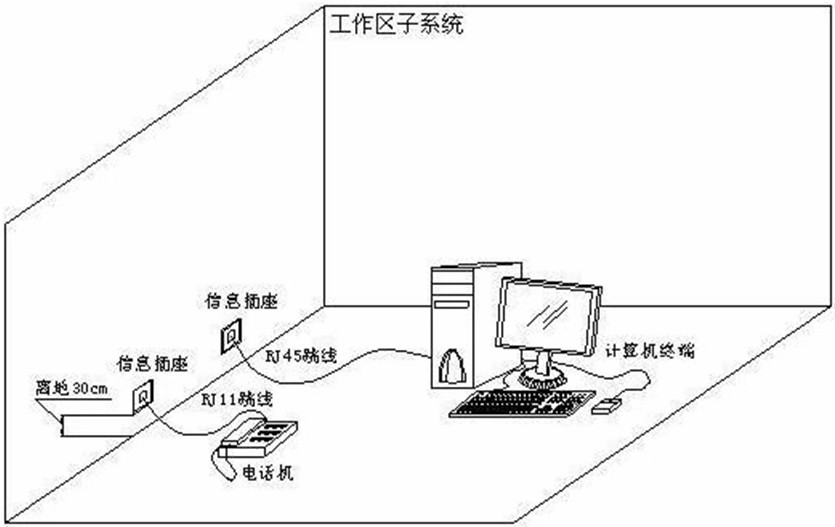

　　(一)工作区子系统的设计

　　工作区子系统布线由信息插座至终端设备的连线组成，是插座到用户终端的区域，包括所有用户实际使用区域。

　　信息插座采用地面安装形式，也可以采用墙面安装方式。信息插座选用RJ45 型插座。墙面安装插座盒底边距地300mm，在地面插座盒内和墙面信息插座旁安装单相三孔电源插座。工作区子系统为满足信息高速传输具体情况，全部选用超五类系列信息模块，性能全部超过国际标准ISO IS 11801的指标。而数据点采用超5类RJ45信息插座模块，其功能100MHz时其最差线对近端串音衰减高达44dB。

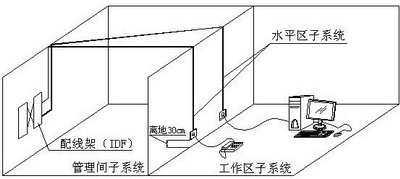

　　(二)管理子系统设计

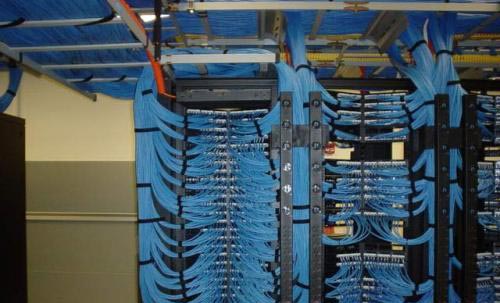

　　管理子系统连接水平电缆和垂直干线，是综合布线系统中关键的一环，常用设备包括配线架、理线架、跳线和必要的网络设备。

　　其作用是为连接其他子系统提供连接手段，允许将通信线路定位或重新定位到建筑物的不同部分，以便能容易地管理通信线路，使移动设备时能方便地进行跳接。为方便维护，必须要对整个布线系统的电缆、连接硬件、空间、走道等进行统一管理。许昌学院校园网设计方案中，将各个楼层的信息点通过PVC管槽走墙边通向各个楼层的配线机柜，机柜里放置超5类24口配线架，对各个信息点的接头进行跳线配置，再通过配线架与交换机相连。采用超5类24口配线架，可安装在19标准机架上，只占用1U空间，占用地方小，搬运迁移方便。

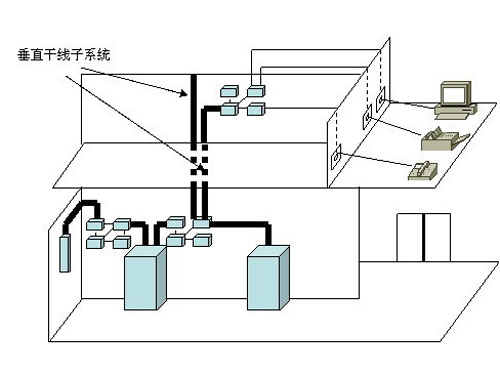

　　(三)垂直干线子系统设计

　　1. 干线子系统选型

　　垂直干线的设计必须满足用户当前的需求，同时又能适合用户今后的要求。为此，我们采用6芯多模室内光缆，支持数据信息的传输。其功能在于多用途室内布线光缆是由若干根单模或多模单芯紧套光纤围绕中心加强构件胶合成缆芯后，外加绕包层，再套上PVC或低烟无卤(LSZH)材料外护套构成。由于多模光纤光耦合率高，纤芯对准要求相对较宽松。当计算机数据传输距离超过100米时，用光纤作为数据主干将是最佳选择，并具有大对数电缆无法比拟的高带宽和高保密性、抗干扰性。随着计算机网络和光纤技术的发展，光纤的应用愈来愈广泛。光纤的数据传输速率可达1Gbp/s以上，可满足学院校园网信息化的需求，适应计算机网络的发展。

　　2. 干线电缆布设方法

　　垂直干线子系统的作用是把主配线架与各分配线架连接起来，在许昌学院垂直干线子系统中连接计算机中心机房至楼层配线间的主要是主干光纤和大对数电缆。目前拟用多模光缆进行，由于构架千兆校园网主干，也方便日后的网络扩展，干线电缆将使用明铺金属线槽由连接设备传递到设备间并送至最终接口。而计算机数据线路采用6芯室内多模光缆。其优点是传输损耗小、抗干扰能力强、频带较宽，也是为了适应将来信息技术发展的要求。垂直干线电缆(包括双绞线和光缆)沿弱电竖井中架设的金属线槽内(规格为200mm ×100mm)敷设，电缆与金属线槽每米设一固定点。

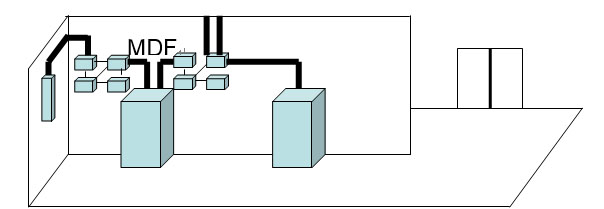

　　(四)设备间子系统设计

　　设备间子系统是整个布线数据系统的中心单元，实现每层楼汇接来的电缆的最终管理。

　　设备间是在每幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所。由综合布线系统的建筑物进线设备，数据、计算机等各种主机设备及其保安配线设备等组成，主要用于汇接各个IDF，包括配线架、连接条、绕线环和单对跳线等。设备间子系统所有进线终端设备采用色标区别各类用途的配线区。为满足各种计算机网络系统对布线系统的要求。计算机网络可以通过光纤跳线组成结构航的线路连接，并通过各种网络协议支持着各种计算机网络。

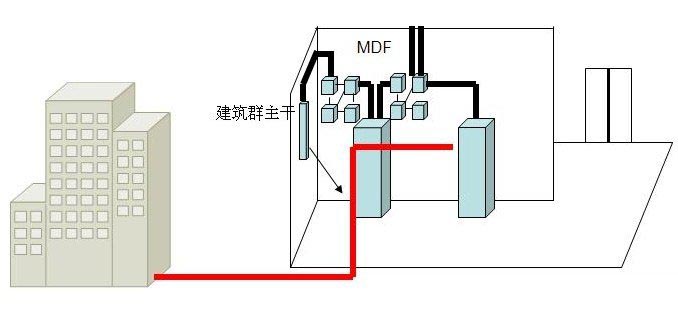

　　(五)建筑群子系统设计

　　建筑群子系统将一栋建筑的线缆延伸到建筑群内的其它建筑的通信设备和设施。

　　它包括铜线、光纤、以及防止其它建筑的电缆的浪涌电压进入本建筑的保护设。在民政学院校园网综合布线设计方案中各楼间的距离都超过了100米，而当计算机数据传输距离超过100米时，用光纤作为数据主干将是最佳选择，并具有大对数电缆无法比拟的高带宽和高保密性、抗干扰性。因此各楼间的连接采用6芯多模室内光缆，支持数据信息的传输。在许昌学院校园网综合布线设计方案中，将使用光纤把各教学办公综合楼、教学楼、图书馆互联，并集中于图书馆一楼网络中心，其敷设方式室内采用金属桥架，室外采用暗埋深沟填铺的方式进行。在设计中进入主设备间的所有光纤、大对数电缆、网通电缆都采用金属桥架或钢管进行硬件保护，同时采用IDC线对保护器对铜缆予以电气保护，避免人员和设备免遭外部电压和电流的伤害。

　　(六)线槽及线缆布设要求

　　1. 安装前注意事项

　　主机房内预留接地端子，接地线与建筑共用接地系统连成一体。各楼层配线柜单独接地，接地导线截面为20mm2，各段金属桥架和钢管应保持电气连接，并在两端做良好接地。

　　2. 符合规范化标准

　　结构化布线的实施设计不仅要做到设计严谨，满足用户使用要求，还要使其造价合理，符合规范化标准。国际和国内对结构化布线有着严格的规定和一系列规范化标准，这些标准对结构化布线系统的各个环节都做了明确的定义，规定了其设计要求和技术指标。

　　3. 线槽线缆布设要点

　　PVC管道布设:管道可以明敷或预埋，在线路中间要注意管道的拐弯半径必须满足线缆最小半径要求。金属管道和强电系统保持足够距离，并且保护接地。

　　金属桥架安装:金属桥架用于本设计弱电系统的线缆敷设，所以其大小要求考虑所有弱电系统线缆的使用，要注意桥架的拐弯半径必须满足线缆最小半径要求。金属桥架要尽量和强电系统的管线保持足够距离，并且保护接地。

　　布线线缆：每个系统线缆在管道和桥架内要求分开布放、绑扎，在布线缆时，避免拉力过大和不匀，线缆头要有标签编号，方便识别。
