  cisco综合布线施工工艺

cisco综合布线施工工艺

  1、勘察现场

  主要任务是与客户协商网络需求,现场勘察建筑,根据用户提出的信息点位置和数量要求,参考建筑平面图、装修平面图等资料,结合网络设计方案对布线施工现场进行勘察,初步预定信息点数目与位置,进行主干路由和机柜的初步定位。勘察对象包括:建筑结构、机房(设备间)和配线管理间的位置、走线路由、电磁环境、布线设施外观以及对建筑物的破坏(如打过墙眼,等。还要考虑在利用现有空间的同时避开强电及其他线路,做出综合布线调研报吉。

  2、规划设计

  工程的规则设计将对布线全过程产生决定性的影响,因此,应根据调研结果对费用预算、应用需求、施工进度等进行多方面综合考虑,并着手做出详细的设计方案。在综合布线系统专业标准和法规的指导下,充分考虑网络设计方案对布线系统的要求,对布线系统总体进行可行性分析,如空间距离、带宽、信息点密度等指标分析,并对各个子系统进行详细设计。如果楼群正在筹建中,应当及时提出综合布线方案,根据整体布局、走线路由情况对建筑设计提出特定的要求,如楼与楼之间的主干通道连接、楼层之间通道的走线规格、管道预埋等,以便后面的施工顺利进行。如果布线系统设计方案存在重大缺陷,一旦施工完成,将造成无法挽回的损失。因此,应当由用户、网络方案设计人员、布线工程人员共同参与方案的评审。如果发现可能存在的问题,必须在方案修改后再进行评审,直到形成最终方案。

  3、施工方案

  根据布线系统设计方案确定详细施工细节(如布线路由、打过墙眼等),综合考虑设计实施中的管理和操作,指定工程负责人和工程监理人员,规划各料、各工以及内外协调施工组织和管理等内容。施工方案中需要考虑用户方的配合程度,对于布线方案对路面和建筑物可能造成的破坏程度最好让用户知晓并获得对方管理部门的批准。施工方案需要与用户方协商,且得到用户方的认可签字,并指定协调负责人予以配合。

  4、经费概算

  经费概算主要是根据建筑平面图等资料来结算线材的用量,计算布线材料费用、布线工具费用、人工费用和工期等。

  5、现场施工

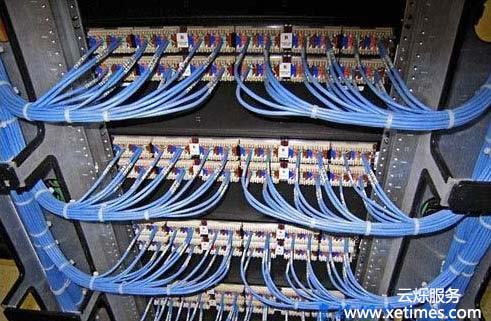

  综合布线系统的实现阶段,主要包括土建施工:协调施工队与业主进行职责商谈,提出布线许可,主要是钻孔、走线、信息插座定位、机柜定位、制作布线标记系统等内容。技术安装:主要是机柜内部安装,打信息模块、打配线架。机柜内部要布置得整齐合理,分块鲜明,标识清楚,便于今后维护。不同品牌的产品可能有不同的打线专用设备。

  施工现场指挥人员要有较高素质,应充分理解布线设计方案,并掌握相应的技术规范,必要时才能做出正确的临场判断。当装潢与布线同时开展是,布线应争取主动,早进场调查,把能做的事先做,如挖沟、打钻、敷设管道等,有计划的施工。一时无法解决的问题,设计人员必须尽快修改设计方案,早日拿出解决办法。

  6、测试验收

  根据相应的布线系统标准规范对布线系统进行各项技术指标的现场认证测试。信息点测试:一般采用12点测试仪,单人可以进行,效率较高,主要测试通断情况,深层测试通常可用FLUKEDSP-叫00O或DTX线缆测试仪,根据TSB一67标准,对接线图(WireM印)、长度(Len拙)、衰减量(AMenu啪on)、近端串音(NEXT)、传播延迟(PropagationDelay)等多方面数据进行测试,并可联机打印测试报告。

  负载试验:即加载网络设备后进行部分网络连通性能抽测。

  最后是竣工验收审核以及技术文档的移交。

  7、文档管理

  工程验收完后,必须提供给客户验收报告单,内容包括材料实际用量表、测试报告书、机柜配线图、楼层配线图、信息点分布图以及光纤、语音和视频主干路由图等,为日后的维护提供数据依据。

  8、布线维护

  当综合布线系统的通信线路和连接硬件出现故障时,应当快速作出响应,提供现场维护,排除故障点,并根据客户需要对现有布线系统进行扩充和修改。
