【园区网络建设】阖煦微波网络建设实施案例

时间：2020-07-22

一. 项目背景

上海阖煦微波技术有限公司是一家专业从事微波传输领域产品设计开发、生产和服务的高科技公司，产品主要涉及矩形软波导、椭圆软波导、射频电缆及组件、铁氧体器件及其它微波器件。公司的产品广泛应用于移动通信、卫星通信、医疗行业和军工市场等领域。

因公司业务发展需求，需要在安徽宣城建设新的工厂，作为新的产品研发基地。厂区的建设从2018年开始，近期公司厂房基本建设完毕，公司人员开始入驻。因此，需要对新厂区的的网络进行规划建设，于是委托本公司炫亿时代进行网络的前期规划，网络设备采购，网络后期建设等。

二，方案设计

阖煦公司项目负责人向我方提供了工厂的CAD图纸，图纸上已经有了AP点位，监控点位，门禁点位，以及桌面端网线的规划。需要我方做的内容是规划一楼机房到所有楼层区域的网络连接，根据以上需求，作出如下方案设计规划：

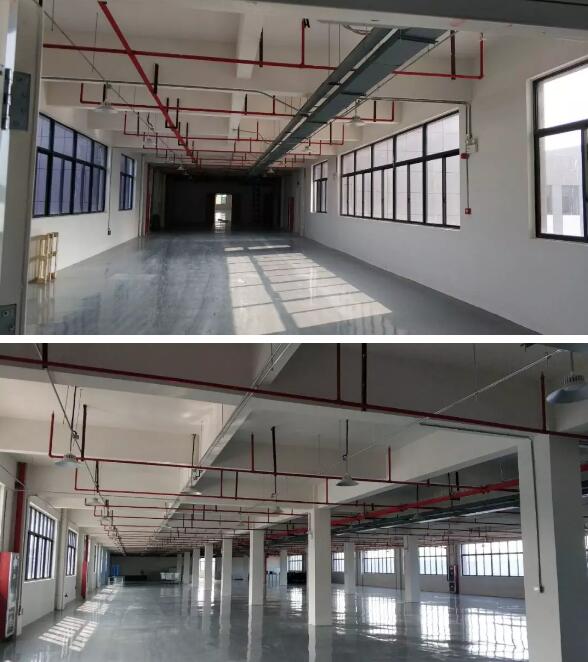

（现场情况）

（1）设备需求规划

1. 规划主机房到各个区域的光纤。

因厂区空间较大，所有区域到机房距离超过100米，无法直接从机房拉网线到各个区域。炫亿工程师采用了在各个区域里架设小机柜，用单模光纤与主机房互联的方式来规划光纤。

2. 规划小机柜的数量，以及小机柜的大小和放置的位置。

3. 规划POE供电的交换机型号和数量。

AP和监控的点位已被规划好，还需要考虑的就是POE供电，计算POE交换机的供电的端口和功率，来确定POE交换机的型号数量。

4. 统计所需要的每个楼层里的所有的交换机的端口需求，规划下每层小机柜里放置的交换机数量，以及型号。

（2）无线网络、监控系统规划

1，无线网络

客户的无线网络覆盖需求范围：办公区域，访客区域以及大门附近，其它的区域不需要覆盖。针对以上需求，炫亿工程师采用了充分满足该需求的方案，拓扑图如下：

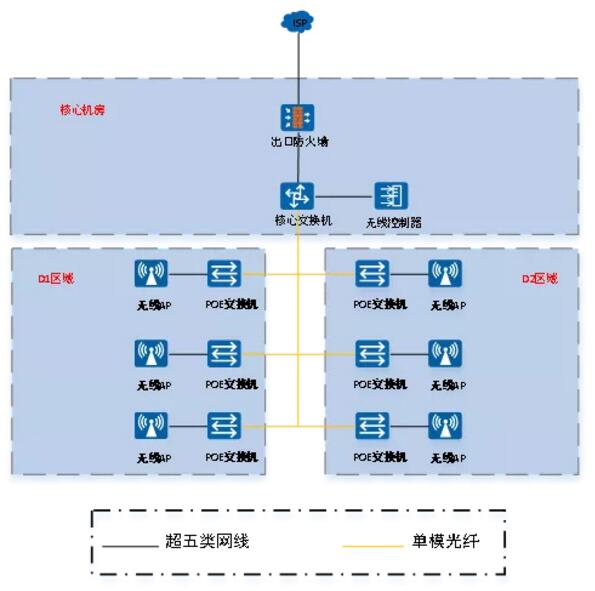

（无线网络拓扑图）

2，监控网络

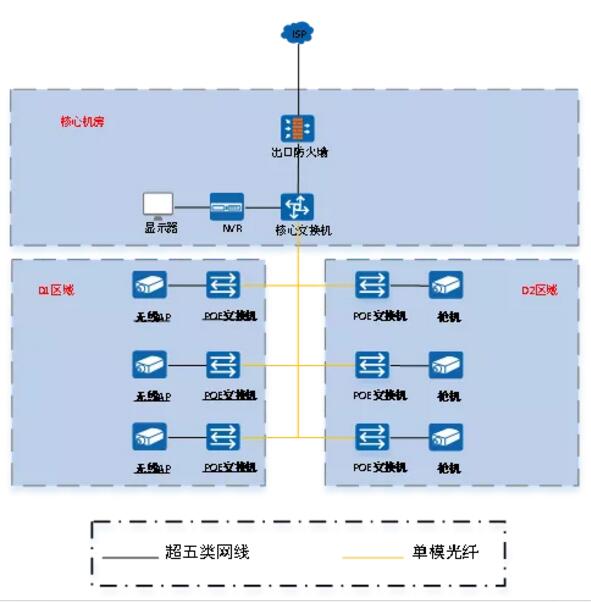

根据客户预算和厂区实际情况，对于摄像头，炫亿工程师采用的是海康威视的6mm的枪机。对生产厂房，以及大门等其他固定位置进行重点监控覆盖。摄像头均接到POE供电的交换机上，采用POE供电方式。并且，在核心机房中放置了海康威视的NVR设备，摄像头的所有图像都传到NVR上进行保存，记录。拓扑图如下：

三，具体实施

1，光纤连接

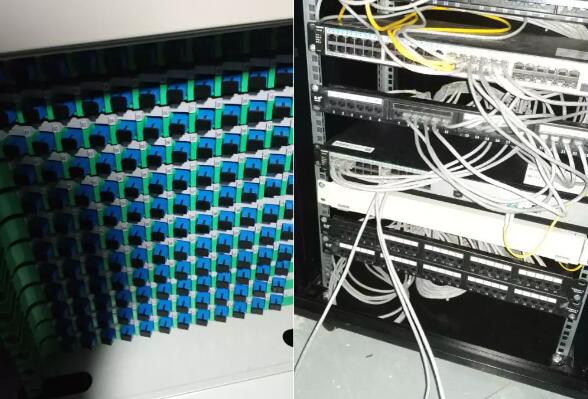

各个区域需要使用光纤进行连接，使整个局域网互通。先将光纤拉到指定位置，然后通过熔接机进行熔接连通。核心机房到各个区域里都通过光纤进行互联，在每个点位放置小机柜安放交换机和光纤跳线架。

2，设备安装调试

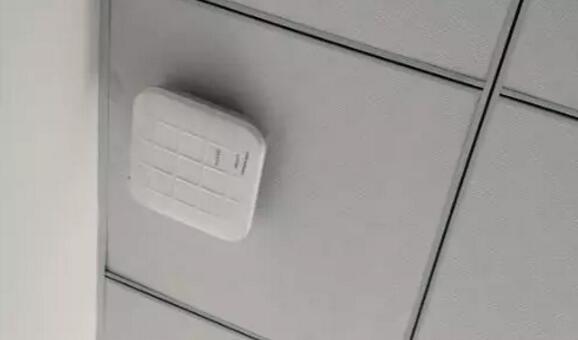

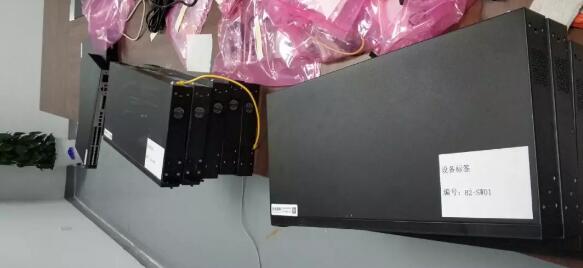

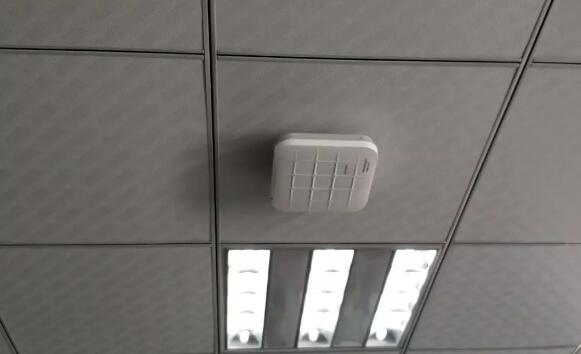

对交换机进行调试，初始化交换机并配置管理的IP，打通区域间网络的互联。经过测试确认网络通畅后，进行AP的布置。根据已经拉好的网线，在固定的点位放置AP，接到小机柜的POE交换机上。

四，总结

本次网络建设充分考虑了现有的厂区结构，量身定制了最合适的解决方案，并充分考虑到了扩展性和延续性。完成后的网络系统，运行通畅，操作简便，得到了客户的认同。如您的企业也需要这样的网络，欢迎致电炫亿时代！
